sinusoidal steady-stage analysis

Direct Current Circuit

Alternaiong current Circuit

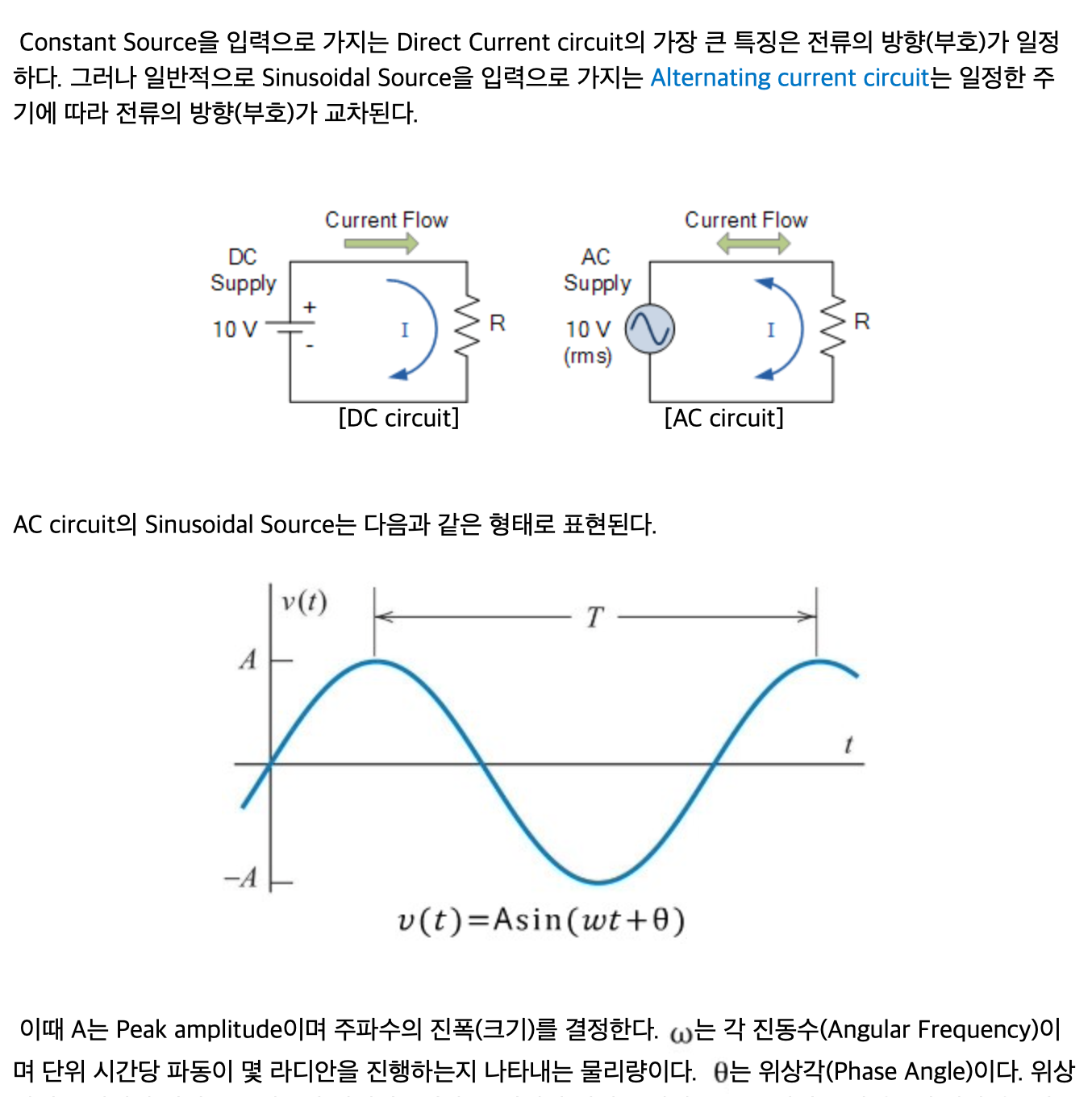

1. DC circuit & AC circuit의 차이

700





2. Phasors

Time domain(직교좌표) --> Frequency domain(극좌표) 영역으로 옮겨서 표현하면 계산이 간단해짐. 푸리에 변환에 의해서 임의의 신호를 복소 지수 함수의 합 형태로 표현하는게 가능하기 때문에 복소평면에서 표현하는 것이 편하다.







3. Impedance

임피던스는 AC회로에서 저항이다. AC회로에서 옴의 법칙이 적용되는데, DC회로와의 차이가 있다. DC 회로는 time domain이지만, AC 회로에서는 frequency domain이라는 점이다.







4. 복소수의 의미

DC회로에서는 실수부분만 존재하닥 AC회로에서 허수가 등장함. 저항 성분에는 허수부분이 없지만, 축전기와 코일의 임피던스 성분에 허수가 등장함. --> 복소수의 허수부분은 에너지 저장 소자에 의해 에너지가 축적되거나 방출되는 것을 의미.
